Sistema de análisis de composición de gas

Tecnología de detección de gas

Láser Raman

Doble viga NDIR

ECD

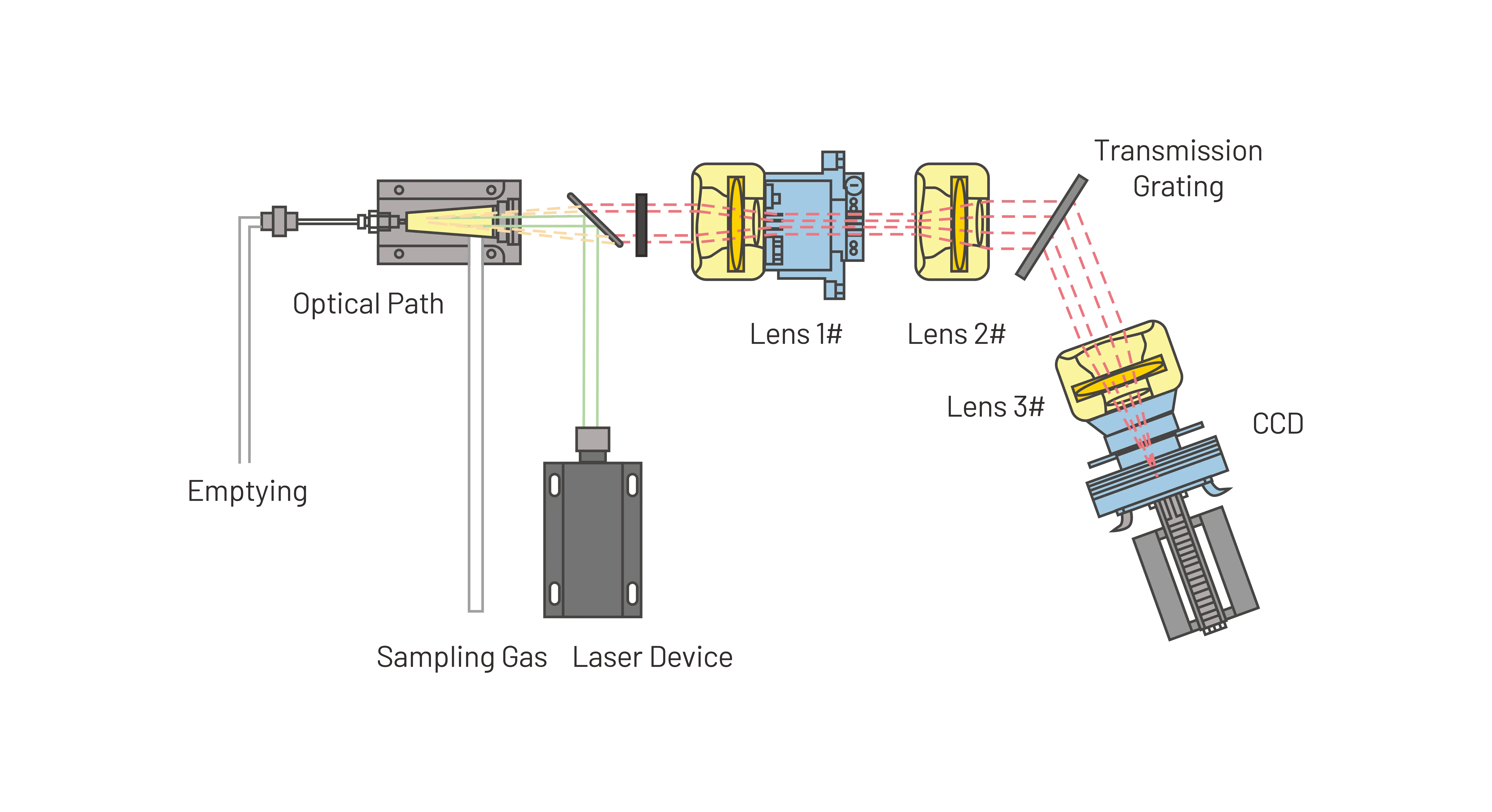

La dispersión Raman es una técnica de espectroscopia inelástica que significa que la luz entrante sufre un cambio de color y se dispersa con una energía diferente. El proceso Raman describe específicamente la interacción de la luz incidente con vibraciones moleculares y rotaciones en un material. La luz puede excitar vibraciones y perder energía o captar energía de las vibraciones actuales. Como el cambio en la energía depende principalmente de la composición y estructura del material y no de la longitud de onda de la luz de excitación, la espectroscopia Raman mide el cambio de energía de la luz dispersa Raman en relación con la energía de la luz incidente que es característica de la muestra que se está midiendo.

El principio de la tecnología de detección de gas infrarrojo no dispersivo es que la absorción de gas de longitudes de onda infrarrojas características se ajusta a la Ley de Lambert-Beer. El principio básico es que una fuente de luz infrarroja emite un haz de infrarrojos a través de la cámara de gas de muestreo, y cada componente de gas en el gas de muestra absorbe rayos infrarrojos de frecuencia específica. Mediante el detector para recibir y medir la absorción infrarroja de la frecuencia correspondiente, combinado con el Conjunto de Análisis de algoritmos en el software integrado, se puede medir la concentración del componente de gas. La razón por la que esta técnica no es dispersiva es que la longitud de onda que pasa a través de la celda de gas de muestreo no se prefiltra.

Los diferentes gases tienen sus propios espectros de absorción diferentes debido a diferencias en su estructura molecular, concentración y distribución de energía. Si los picos de absorción de diferentes gases se superponen, se debe tratar la interferencia mutua entre estos gases. Además, en un rango de longitud de onda específico, la detección de gas también será interferida por la humedad. Por lo tanto, el uso de tecnología infrarroja no dispersiva para la medición de gases debe resolver los problemas de interferencia cruzada entre diferentes gases, efectos de alta y baja temperatura, efectos de humedad y efectos de ruido de componentes. Esto requiere la integración de la ruta del gas, el circuito, el diseño de la ruta óptica y el algoritmo de software Cooperate.

La tecnología electroquímica funciona sobre el principio de difusión. El gas de muestra pasa a través de la membrana permeable al gas en la parte superior del sensor, se produce una reacción electroquímica cuando el gas llega al electrodo. Esta reacción química inicia una corriente entre los electrodos de trabajo y contraelectrodos, esta corriente es directamente proporcional a la concentración de gas medido.
